導光板注塑機
關于導光板產品及注塑生產的相關介紹，高水平的中文資料還是比較少見。下面是一些標題的匯總資料，是最近科駿機械清理庫存時挖出來的，曾經受益非淺。
希望能對那些想在導光板產品及注塑方面一展拳腳的同道們有所啟發。文章大多是由同行所著。不同于當?shù)卣?，他們?xì)致入微的專業操守，令人欽佩。
導光板射出技術簡單討論
NOTEBOOK的導光板射出成型，是控制變形的最好方法。NB上的導光板現在主要是楔形板，入光處厚，出光處薄，常見的翹曲有正翹、逆翹、S形翹。
其實翹曲最根本的原因是密度不均，有了這個思想，調整翹曲就不再是難事了。
下面簡簡單說一兩個： 對于正翹和逆翹常用通過調節模溫的方法來調解，也就是調整公母模的溫度來調正，
調節公母模的溫度時要注意一點，通常不見議調解咬花面處的模具溫度，究其原因是咬花面溫度影響光學特性很大，
如果通過調節鏡面溫度仍翹曲，也可以調節咬花面模具溫度，但要注意光學特性。除了模溫外，也可以通過成形條件來修改
，可以試保壓、身速、壓縮。 對于S形翹來說，主要是過充填或縮水造成的，要考慮射出各段距離、射速、保壓時間、以仍壓縮條件等。
注塑工藝資料大全
(1)模具溫度
由響應圖可知，模具溫度以33℃對質量之反應較佳， 而模具溫度過低或過高均不理想，原因是融膠在模具溫度低時
，凝固速度快凝固層厚融膠不易流動，而融膠在模具溫度45℃則收縮大，尺寸精度亦不佳。
(2)融膠溫度
對射出而言，融膠溫度不宜太高，由回應圖中可獲得其斜率為向下，故以230℃為佳。
且在同一充填時間下，高的融膠溫度比低的融膠溫度有較薄的凝固層，相對地的也會增加成品的收縮
(3)充填速度
此參數之響應值，是以11.4cm/sec 之速度為最佳，原因是高的充填速率有助于增加充填階段的表面剪切率，
換言之，充填速率的提升使得融膠與模壁間的摩擦熱升高有助于應力的松弛。
(4)保壓壓力
經ANOVA 之分析，愈大的保壓壓力有愈好的幾何成型性。由圖五可看出此曲線的斜率隨著保壓壓力增加而加，
故保壓壓力對成品之質量而言，其成型性影響為最大。
(5)保壓時間
適當?shù)谋簳r(shí)間有助于減少成品之收縮，但太長的保壓時間，則徒增成型周，以實驗與模擬之響應圖來看，保壓時間取10 秒為最佳。
(6)冷卻時間
經分析得到冷卻時間取35 秒為最佳，太短則收縮量較大，對本成品而言，其貢獻度占2.6%，屬影響性較小之因子。 4. 重要制程參數對收縮與翹曲的影響
針對前述田口計算機仿真與實驗所得的最佳制程參數，來進行更詳細的參數研究，以驗證先前所選定的制程參數是否最佳[6]。
于每一次的實驗中，僅改變對收縮、翹曲影響具較大貢獻度之單一制程參數，
收縮部分只考慮保壓壓力、模具溫度、保壓時間，翹曲部分只考慮保壓壓力、塑料溫度，
其他制程參數則維持在最佳值，用以觀察僅變動單一制程參數對收縮、翹曲的影響。
保壓壓力在4.5MPa 至7.5MPa 之間，于7.5MPa 時收縮降至最小，此趨勢符合先前所做ANOVA 分析結果，
故保壓壓力對成品成型性影響為最大，但需注意是否有過保壓現象產生。模具溫度與保壓時間分別設在25℃~40℃與4 秒～10 秒之間，
雖然此二個參數對收縮影響遠不如保壓壓力來的明顯，但是在成形過程中仍須適當?shù)哪丶氨簳r(shí)間。
模溫足夠，有助于融膠料的充填，避免產生短射；保壓時間足夠，有助于減少產品收縮。
給大家推薦一款現在專用的導光板成型注塑機

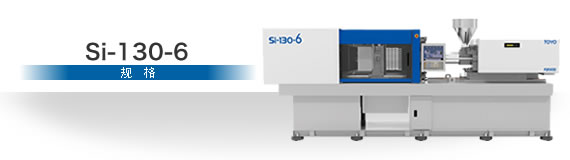

東洋注塑機SI-V系列，超高速射出裝置，具有優良的高速、 高壓射出性能。
東洋注塑機，標準射速300mm/s，高速500mm/s、700mm/s，超高速1000mm/s。
大尺寸光學產品成型專家可進行超薄 壁成型、解決冷隔問題、減少變形量、產品形狀與模具保持高度吻合是精密產品注塑成形最佳機型。
東洋1000mm/s射速導光板專用注塑機。
加速時間是0.018s；減速時間是0.017s。可以成型3.5寸、0.3mm 厚度的手機導光板；4.5寸、厚0.4mm導光板；7-15寸、0.6mm厚度的導光板，

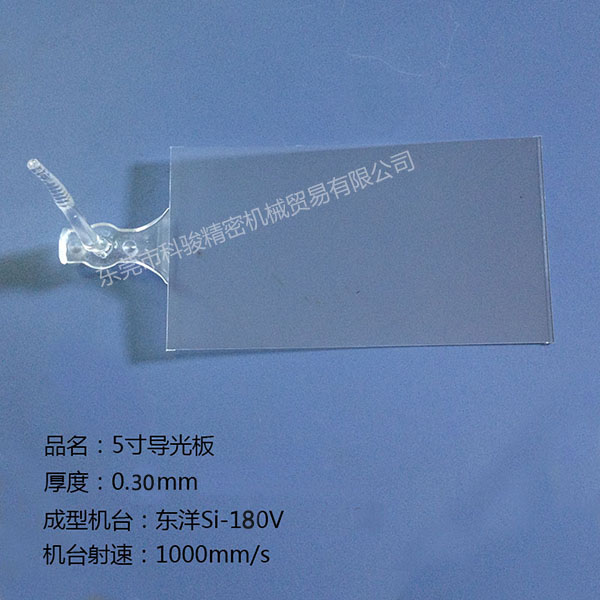

分別有網點導光板，“V”卡導光板。以下是導光板樣品， 如需了解導光板注塑機詳細資料，請來電咨詢，或是給我們留言，我們將在第一時間與您聯系。
導光板注塑機
結語：
以上介紹不規則網點pattern的形成方法是建立在古典力學多體相關模型基礎上，
這種方法除了可獲得極高的不規則性網點排列與輝度均勻性之外，還可以應用于防止LCD產生波紋與提高輝度。
值得一提的是目前尚無法從網點pattern精確計算導光板的輝度分布，主要原因是LCD端緣部位復雜的反射與吸收，
極易造成畫面輝度不均現象，因此不易在不違背結構性的條件下將輝度不均現象單純化，
即使將LCD端緣部位的幾何性與光學性模型化，由于導光板的網點pattern數量高達數百萬個，因此不可能進行光學軌跡計算。
雖然LCD的光學模擬分析技術仍有許多問題有待解決，不過最近幾年有關雖然導光板的設計基礎，
例如LCD的輝度不均自動定量量測技術，經過多年努力終于進入實用化階段，相信未來有關導光板的網點pattern計算技術勢必會突破瓶頸，朝向自動化計算方向發展。
